Carte SVXLink pour Raspberry Pi

12,00€

Cette carte électronique permet de réaliser un relais radio analogique (radioamateur ou professionnel) utilisant le logiciel opensource SVXLink (gratuit).

En stock

UGS : SVXLinkCard1.1 Catégorie :

Description du produit

Cette carte électronique permet de réaliser un relais radio analogique (radioamateur ou professionnel) utilisant le logiciel opensource SVXLink (gratuit).

Cette carte électronique est une carte électronique fille qui s’installe sur une carte CPU Raspberry Pi (Version 2, ou version B+).

Elle est double face, sérigraphiée et vernie, avec un niveau de finition de qualité professionnelle.

Elle s’interface avec

  • un émetteur (voie TX)
  • un récepteur (voie RX)
  • un émetteur/récepteur radio (voie Link).

L’ensemble de la documentation de montage et de configuration est disponible sur notre site de support.

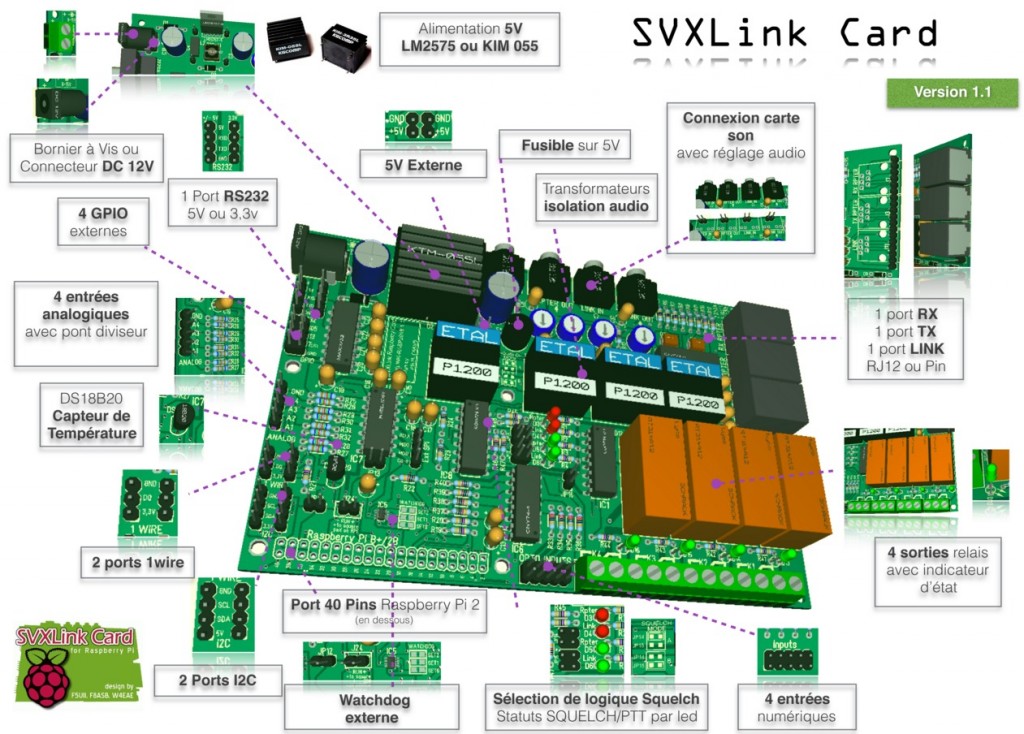

SVXCard1.1fr
Ensemble de fonctions assurées par la carte

Les caractéristiques de la carte sont les suivantes

  • Dimensions 150mm x 100mm
  • Alimentation externe 12 Volts, alimentation 5 Volts intégrée par LM2575 ou KIM055
  • 2 voies radio relais (RX et TX) ainsi qu’une voie d’intercommunication ou une voie Link
  • Ajustement des niveaux audio par potentiomètres (In/Out)
  • Connexions aux postes radio par pin (Dupont) ou connecteurs RJ12 (6P6C)
  • Isolation audio par transformateurs
  • Connexion aux cartes audio USB par connecteurs audio Jack stéréo ou par pin (Dupont)
  • Indicateur LED pour PTT et détection SQUELCH
  • Sélection de la détection SQUELCH normal ou inverse par cavalier
  • 4 sorties sur relais avec indication par LED
  • 4 entrées digitales
  • Protection par optocoupleurs des entrées et sorties digitales
  • 4 entrées analogiques (0-3,3 Volts)
  • 2 ports 1WIRE, Capteur de température DS1820
  • 1 port RS232
  • 2 ports I2C
  • Watchdog externe à durée paramétrable par straps soudés
  • Connexion 40 pin pour Raspberry Pi

Nota:

Les photos d’illustration sont celles de la carte version 1.0. Nous vous livrerons la version finale 1.1.

Veuillez noter qu’en commandant cet article, vous commander une carte électronique vierge de tout composant. Notre boutique ne propose aucun service de montage, hormis celui pour le composant CMS très petit (composant de fonction chien de garde – Watchdog MAX6369). Ce service peut être ajouté dans votre panier indépendamment.

Nous attirons votre attention qu’en commandant sur notre site, vous participez à une commande groupée, à délai de livraison allongé. Plus de détail est donné sur l’onglet Livraison. Sachez que les fonds récoltés couvrent les coûts de revient et en complément sont des dons versés aux profits de deux associations sans buts lucratifs. Ils aident dans le développement et la maintenance d’installations automatiques (relais).

Information Complémentaire

Poids 56 g
Dimensions 10 x 15 cm

Livraison (Commandes groupées)

En commandant dans notre boutique cet article, vous vous engagez à participer à une commande groupée. Nous déroulons cette commande en 2 étapes.

1. Durant la première étape, vous pouvez commander vos articles

Les commandes groupées sont ouvertes jusqu’au 1er avril 2017.

2. Après cette date, toutes les commandes groupées sont envoyées par notre fournisseur à notre service des ré-expéditions. A ce moment là , les commandes sont individuellement traitées et expédiées aux acheteurs.

Nous estimons que cette phase puisse être réalisée de 5 à 7 semaines après la fin de la période de réservation. Le délai de transport est variable, il est à ajouter à cette date.

Vous serez informé sur notre boutique des évolutions des étapes, et vous recevrez directement un email lorsque votre commande est expédiée à votre attention.
